Dk oblúkový iónový povlak

Oblúk

PVD- ukladanie fyzickej pary
Jednou z foriem fyzikálneho ukladania pary (povlak PVD) je oblúkový iónový povlak. História PVD povlaku začala používať technológiu ARC, ktorá má svoj pôvod v zváraní oblúka.

Terče

Kov, ktorý sa má odparovať, je umiestnený ako tuhý blok (cieľ) proti vnútornej časti vákuovej komory. Vypúšťanie žiara je zapálené a beží na cieľ, čím zanecháva stopu. Odparené sú malé škvrny cieľového materiálu s niekoľkými μm. Pohyb oblúka sa môže riadiť magnetmi.

Plazmový náter

Odparený ionizovaný materiál sa používa ako plazmový náter na produkte, ktorý sa otáča vo vákuovej komore. Oblúkové povlaky sa používajú ako náter na náradie a povlak komponentov.

Príklady povlakov

Príkladmi oblúkového povlaku sú cin, iatín, AICRN, Tisin, TICN, CRCN a CRN Coating

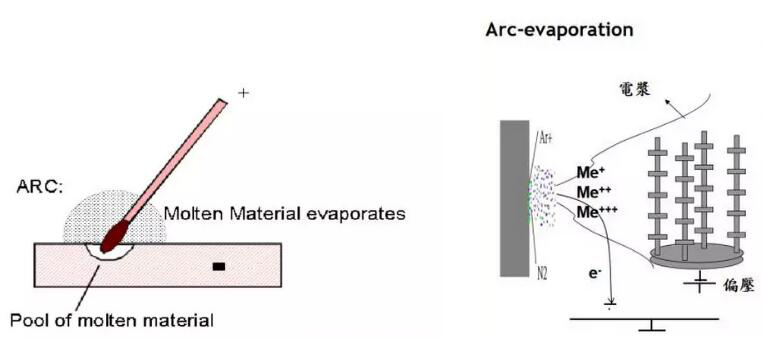

Schematický pohľad na proces oblúka PVD.

Charakterizovaná technológia oblúka:

Vysoké rýchlosti depozície (1 ~ 3 μm/h) vysoká ionizácia, čo vedie k dobrým adhéziám a hustým povlakom, keď sa cieľ ochladí, je generované malé teplo na substrát, je možné odpariť málo tepla, takže zostávajúce tuhé ciele nechápem pri jeho zložení niekoľko kompozícií. Katódy môžu byť umiestnené v akejkoľvek polohe (horizontálna, vertikálna, hore nohami), čo umožňuje flexibilný návrh stroja.

Hlavné nevýhody technológie oblúka:

Obmedzený druh cieľových materiálov - iba kovy (žiadne oxidy) - ktoré nemajú príliš nízku teplotu odparovania v dôsledku vysokých prúdových hustoty určité množstvo cieľového materiálu sa vylučuje ako malé kvapky kvapaliny.
